Convertissez vos fichiers CAO en PDF 3D™

slide5-bg

Imprimez tous vos fichiers en 3D

Libérez les données du bureau d’études de votre entreprise

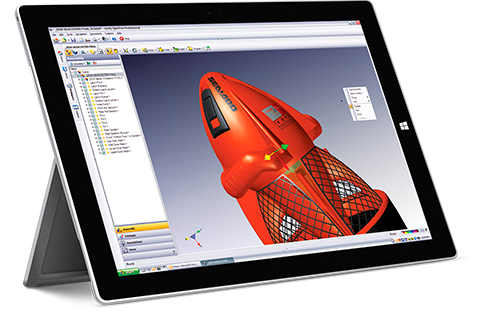

SpinFire Professionnel est l’outil idéal pour tous ceux qui doivent exploiter des fichiers CAO 2D et 3D natifs sans avoir recours à un logiciel de CAO /DAO complexe ou une station de travail onéreuse.

Rendez vivante et attrayante vos revues de projet

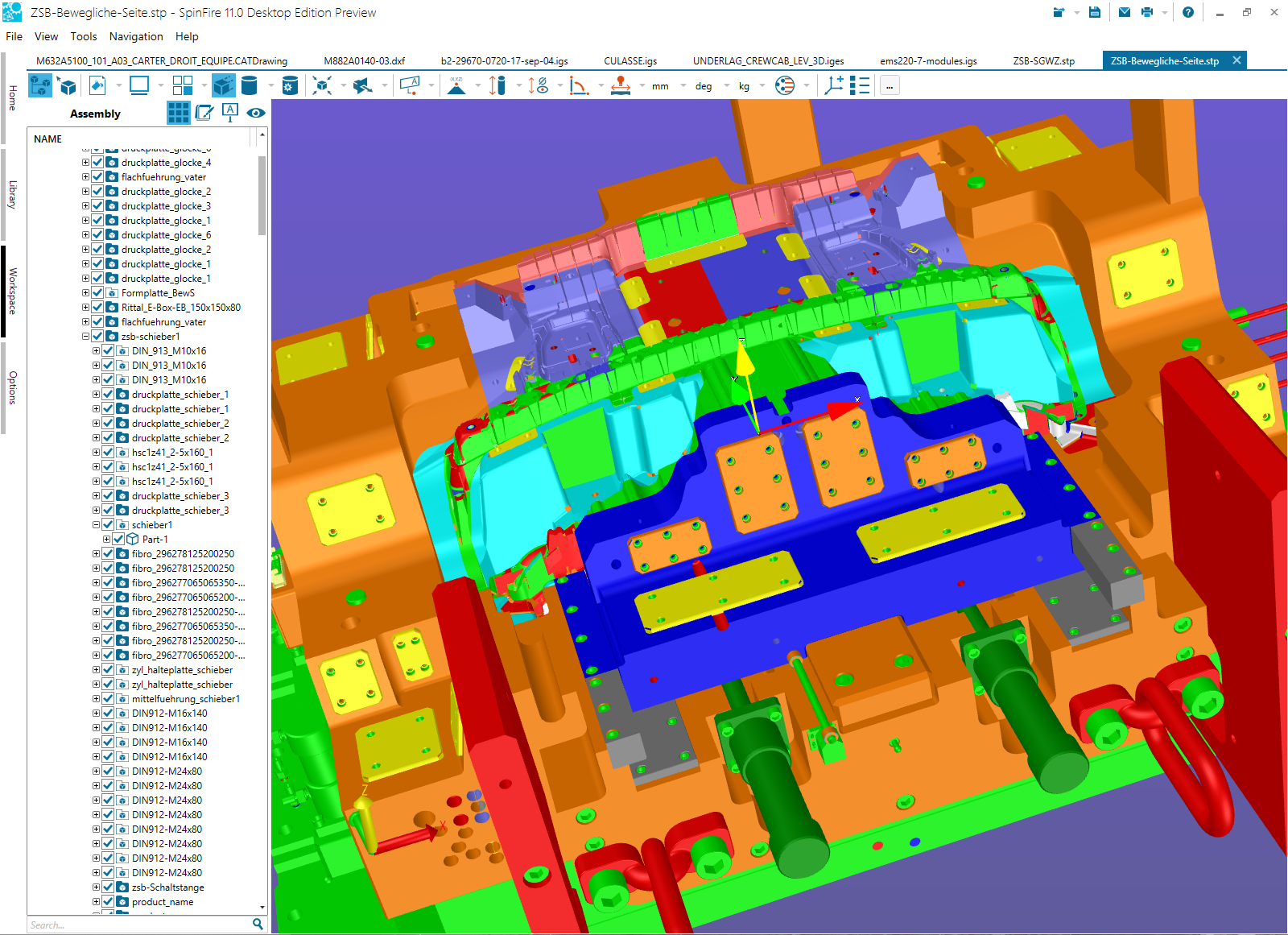

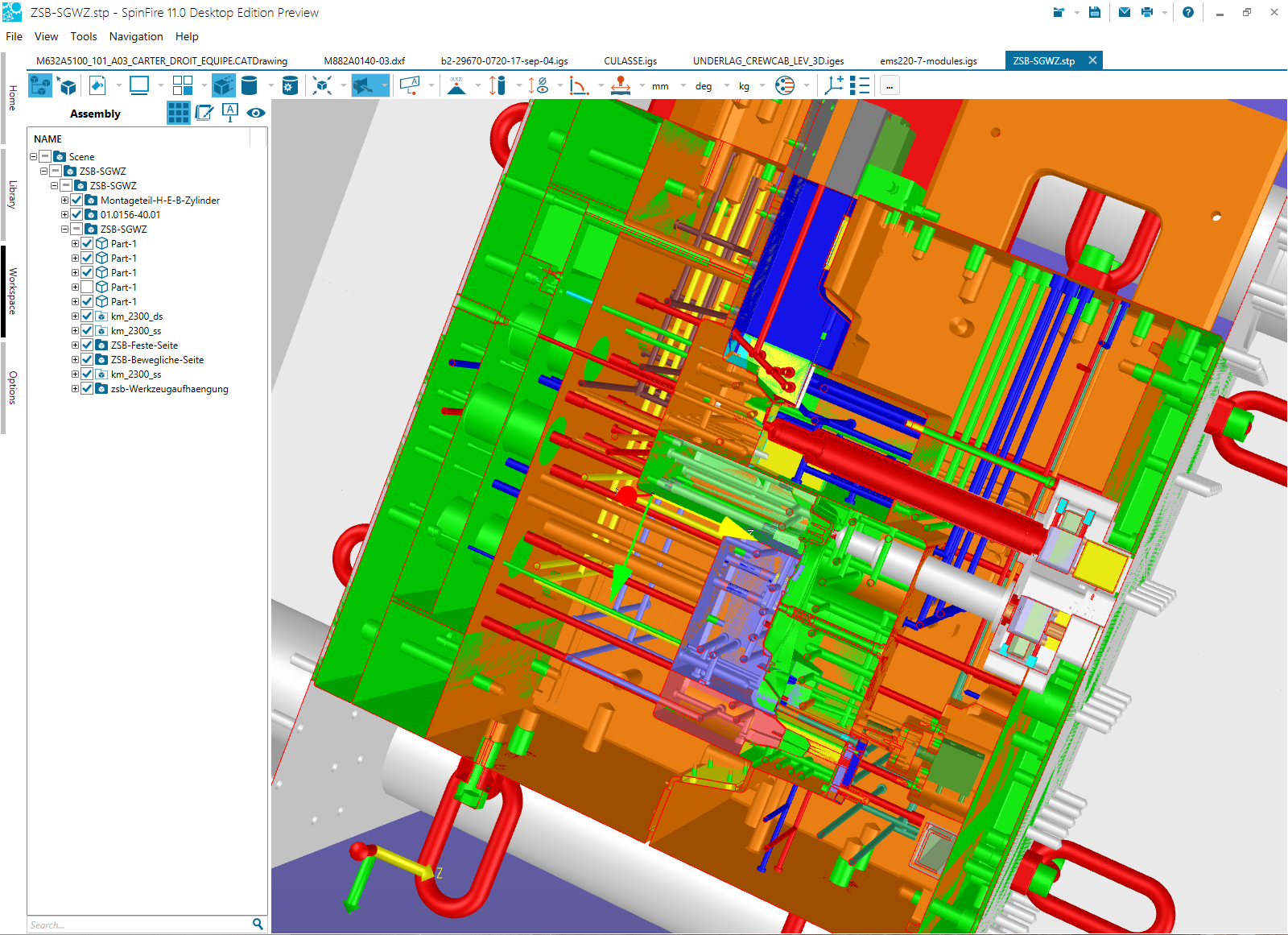

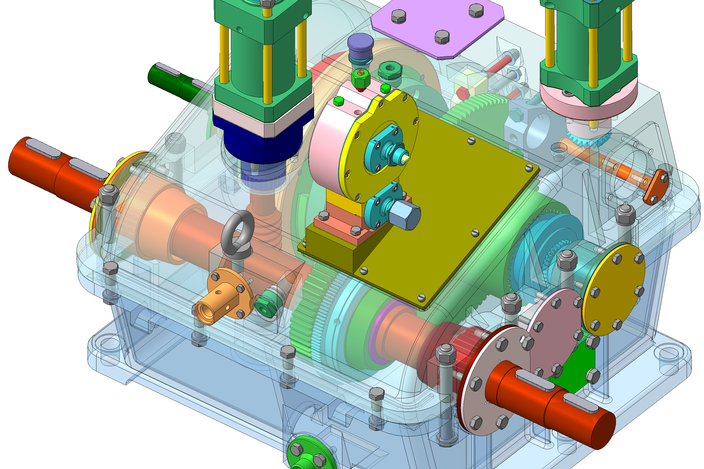

  • Import et assemblage de modèles hétérogènes 3D (STEP, CATIA, Pro/E, NX, SolidWorks, JT,…) La combinaison de fichiers CAO, quels que soient leur formats, permet de créer un assemblage virtuel.

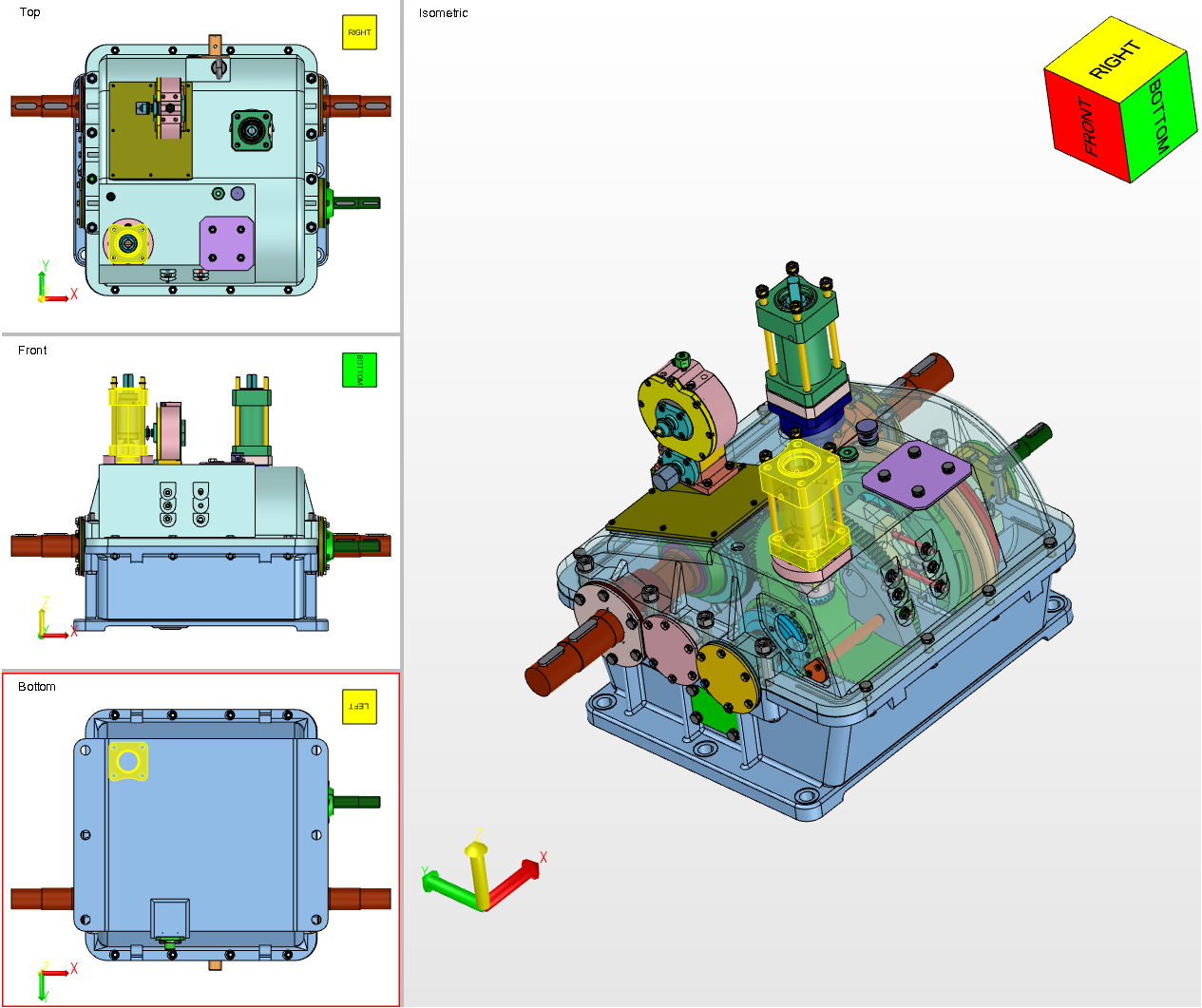

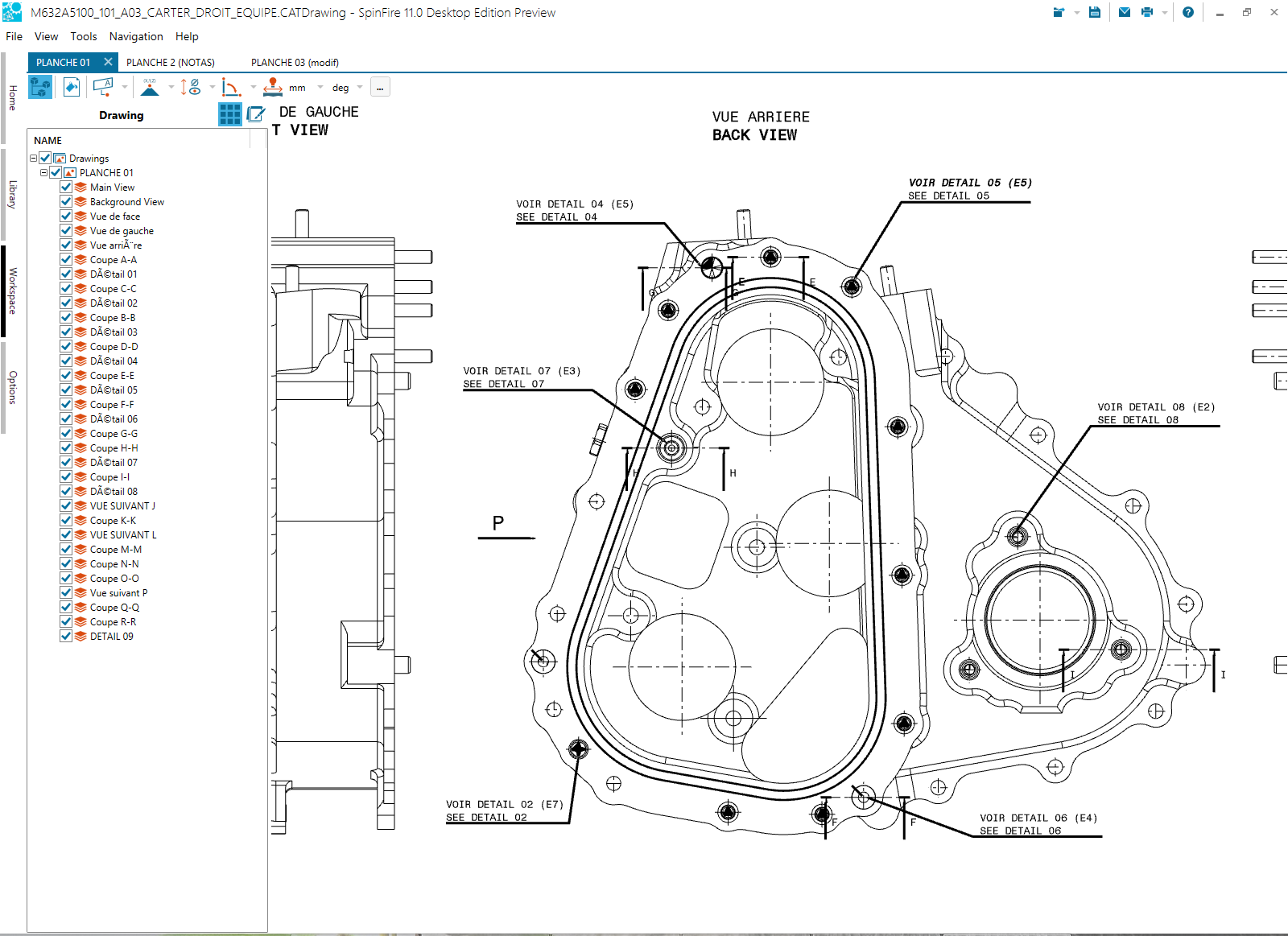

  • Rotation, scrolling et zoom dynamique. Possibilité de scinder l’écran en plusieurs vues (dessus, dessous, face, …)

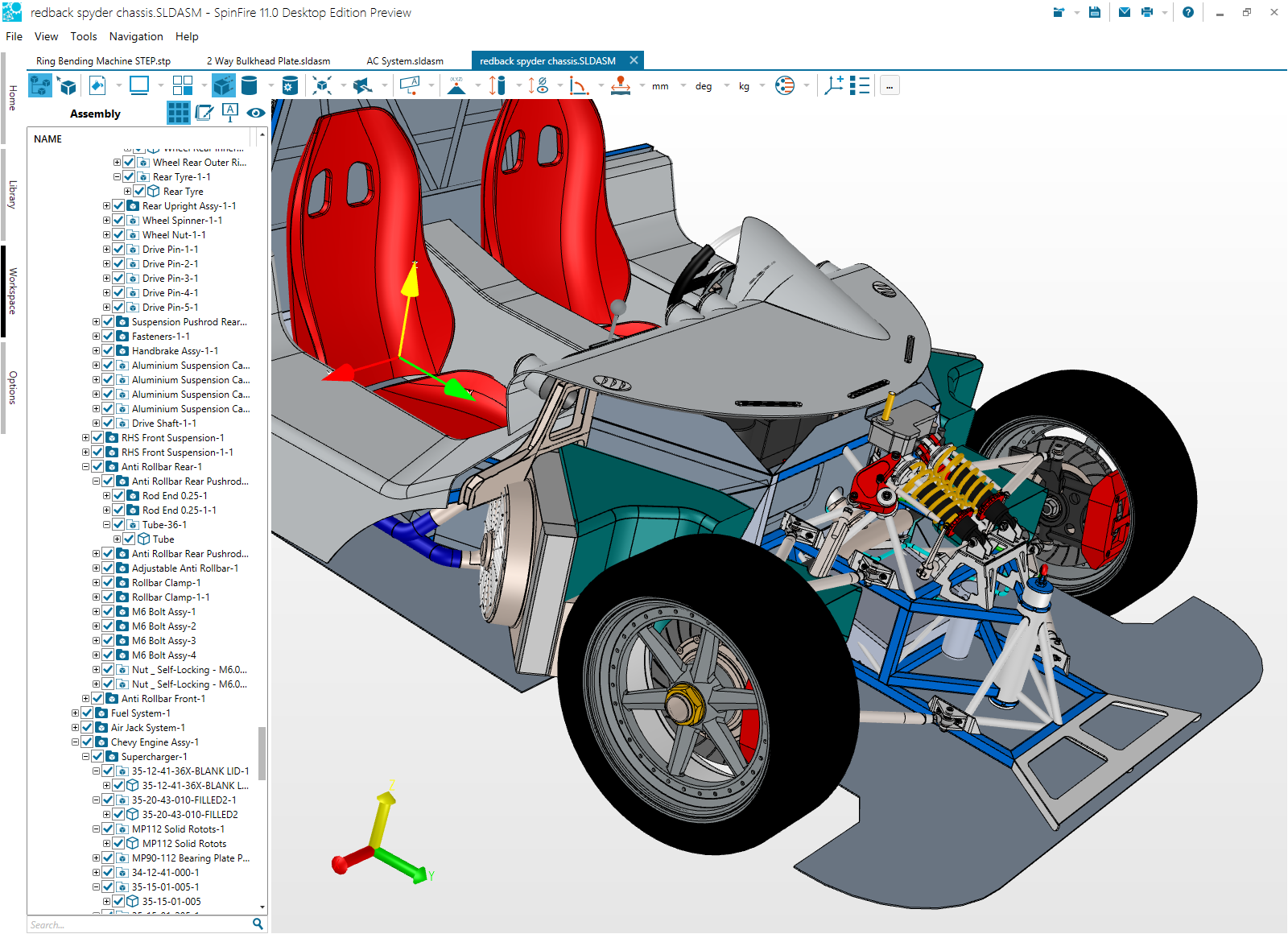

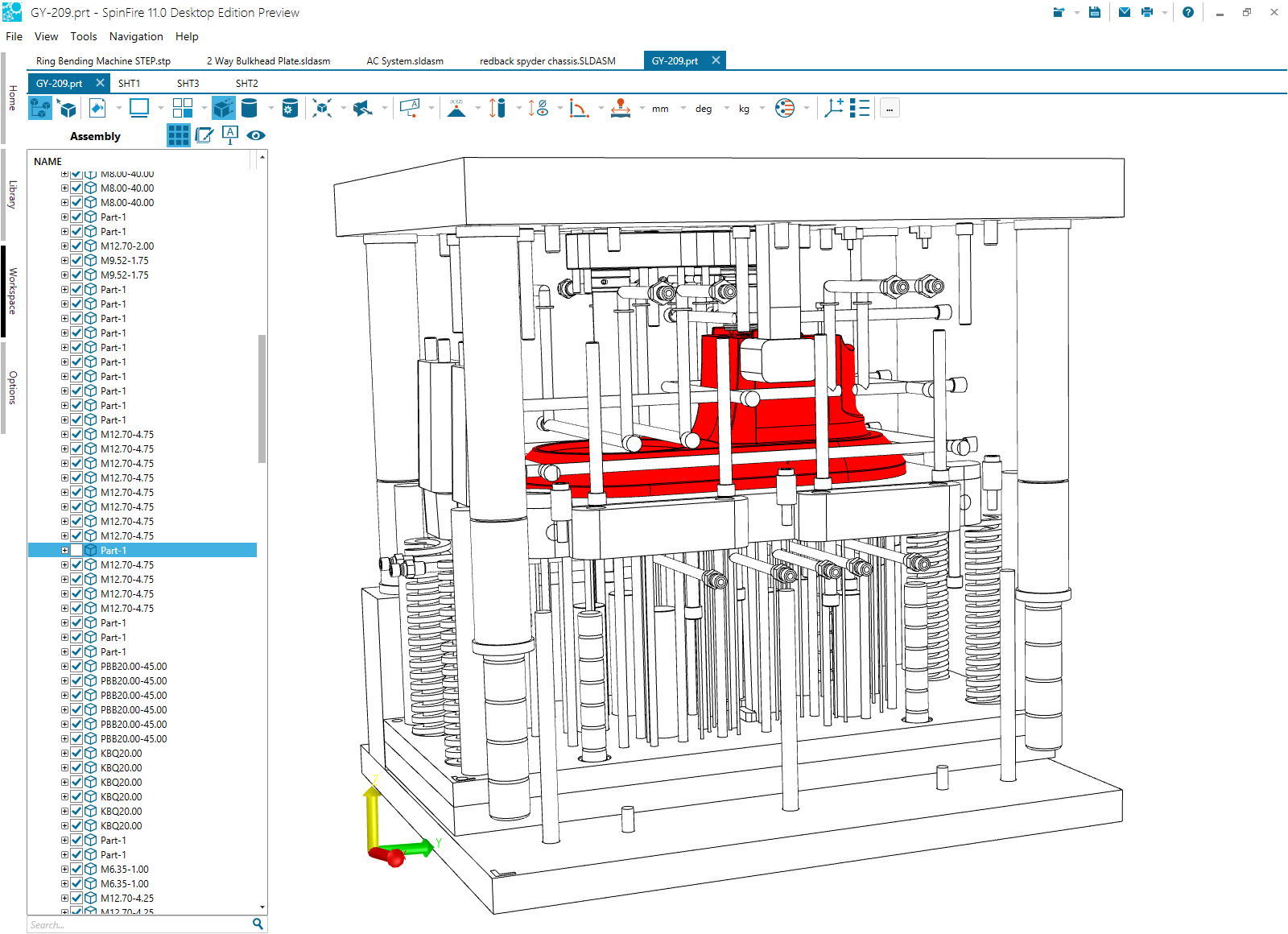

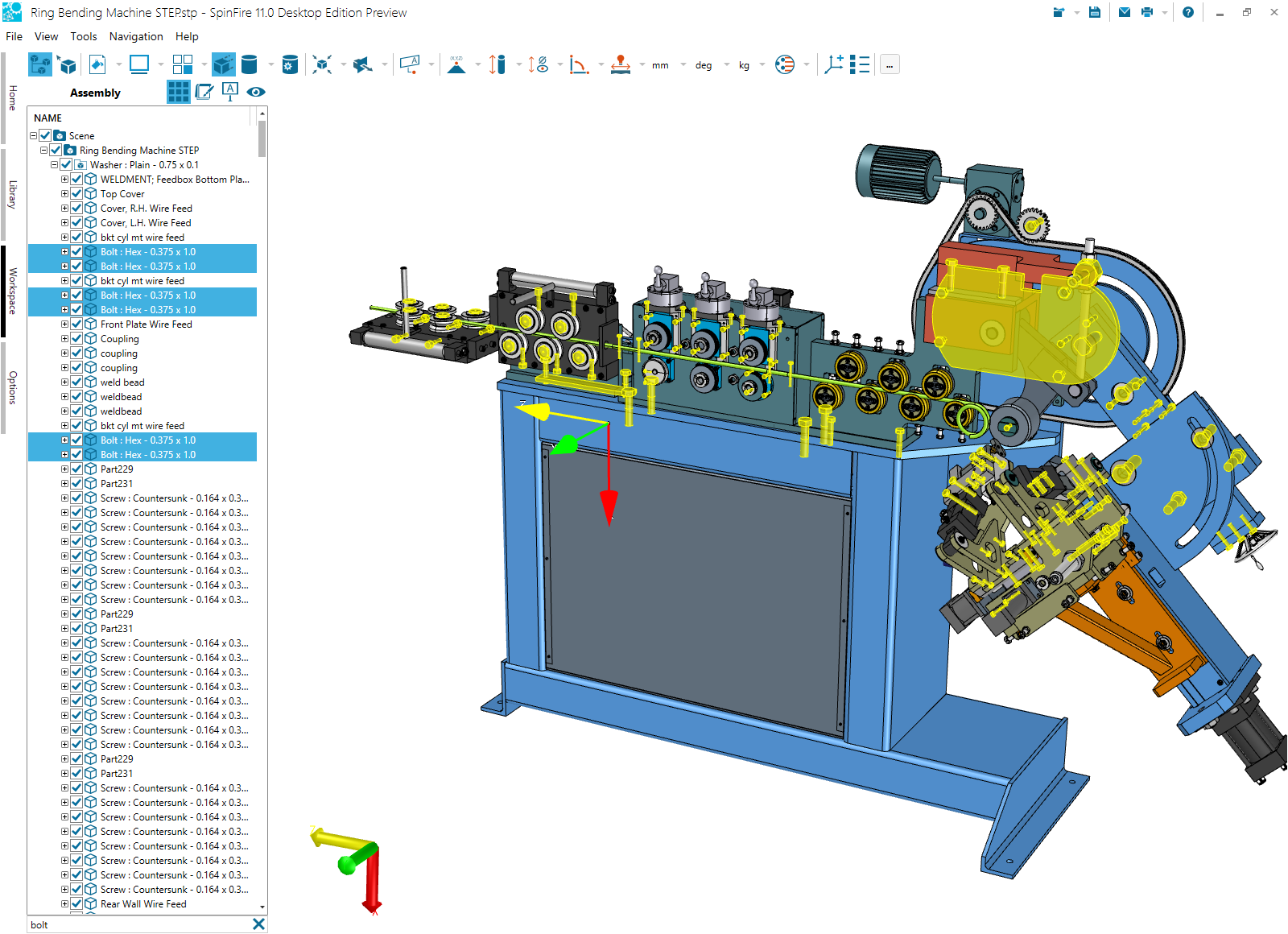

  • Navigation dans les assemblages : une structure hiérarchique sous forme d’arbre permet la visualisation sélective de gros assemblages.
  • Multiple modes de représentations 3D. Chaque objet 3D d’un assemblage peut avoir une représentation particulière. Il peut être en rendu réaliste, en fil de fer ou en lignes cachées. Il peut également avoir une couleur et une transparence qui lui est propre

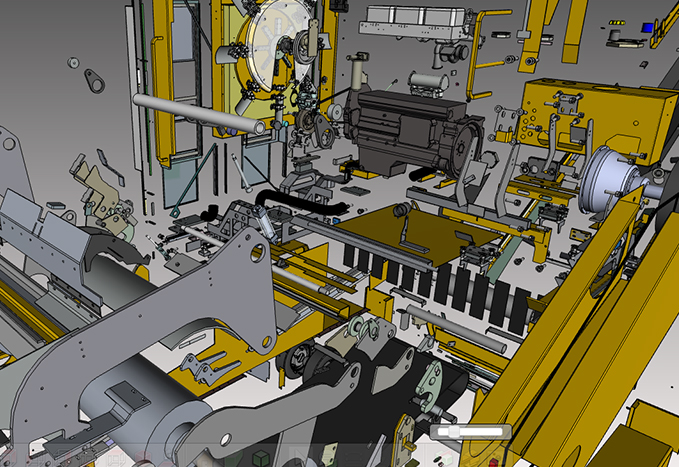

  • Manipulation des éléments 3D avec des poignées pour effectuer des éclatés, translations, rotations ou changements d’échelle.

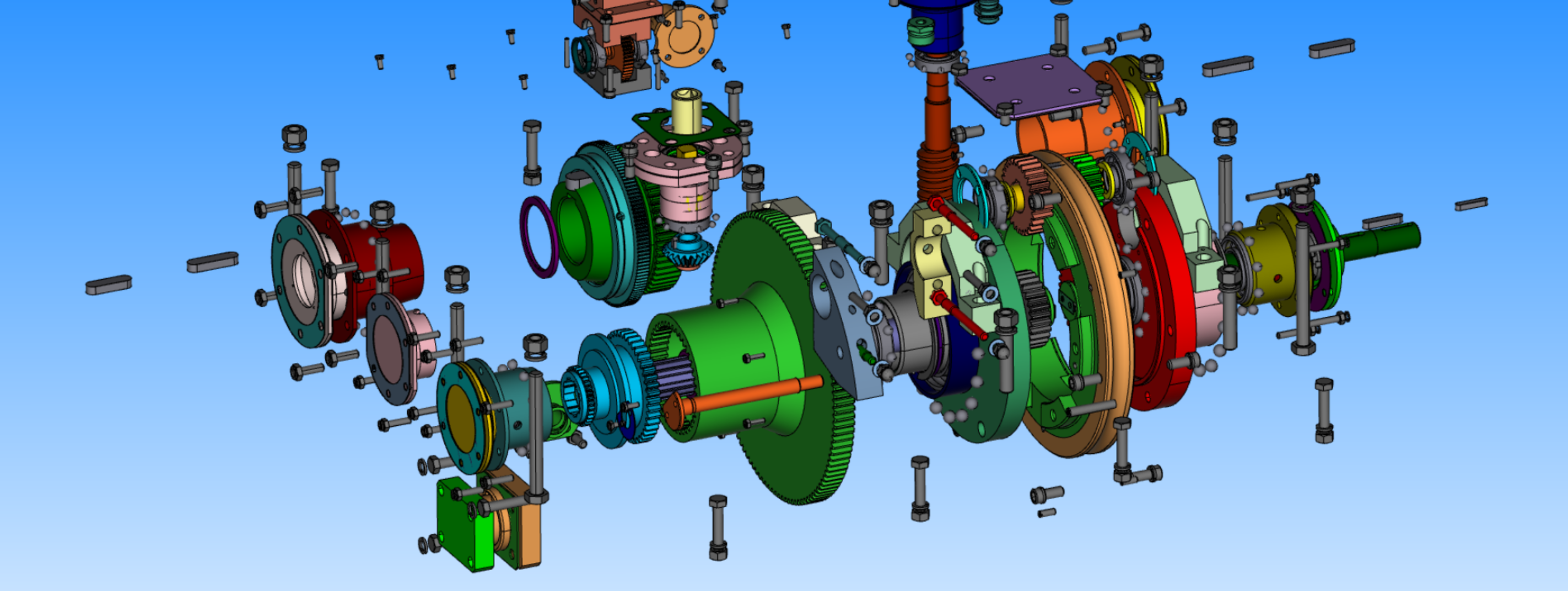

  • Réaliser très simplement de petites animations permettant de montrer un éclaté, un processus d’assemblage ou de montage.

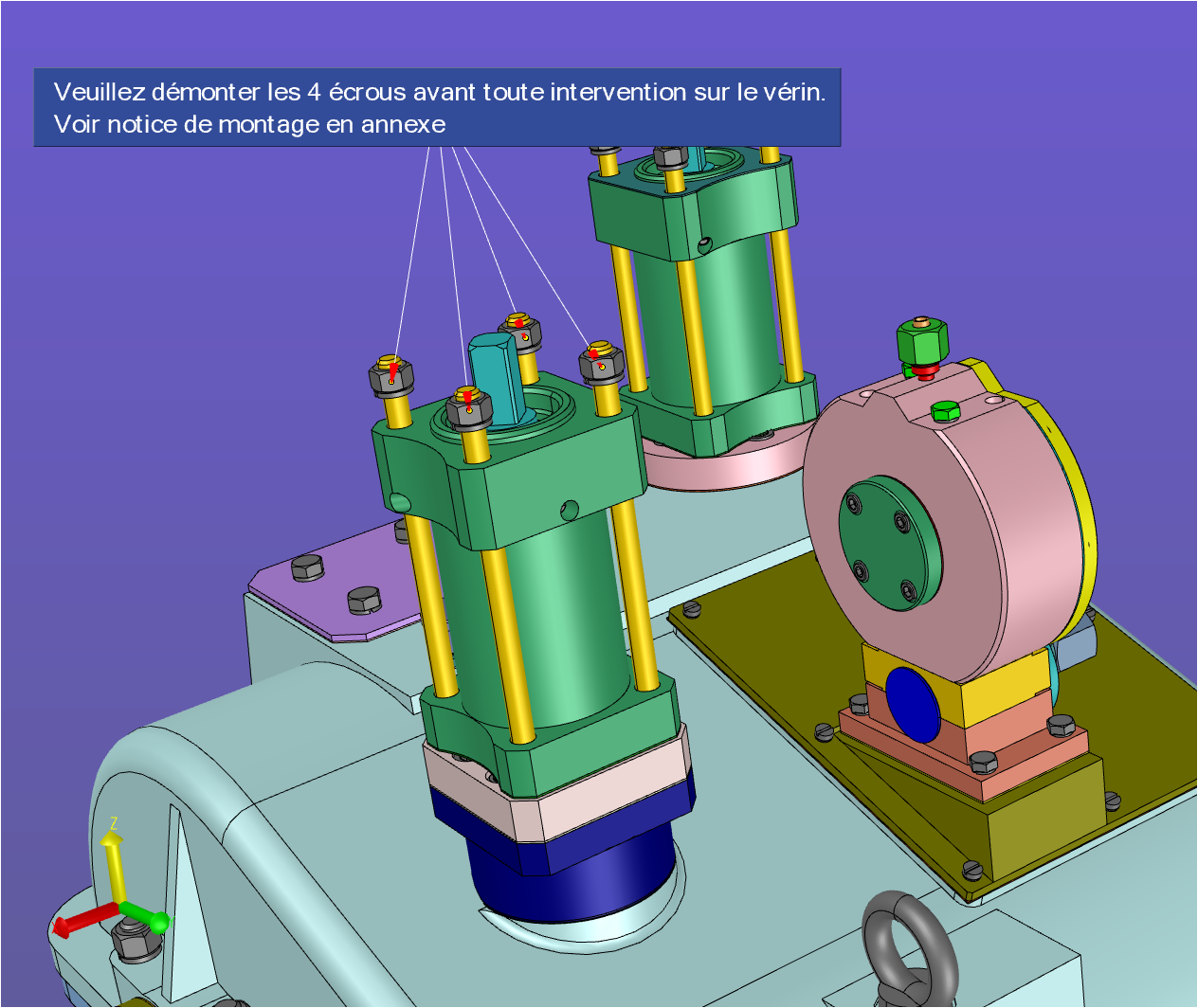

  • Annotation multimédia: Insertion de labels et de notes 3D ayant des liens avec tout type de document Windows (images, sons, vidéos,…). Les notes 3D offre une plus grande souplesse dans la localisation de certaines parties de votre modèle.

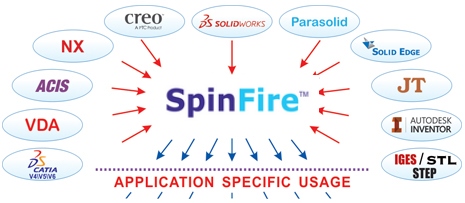

Visualisez les principaux formats CAO 3D natifs

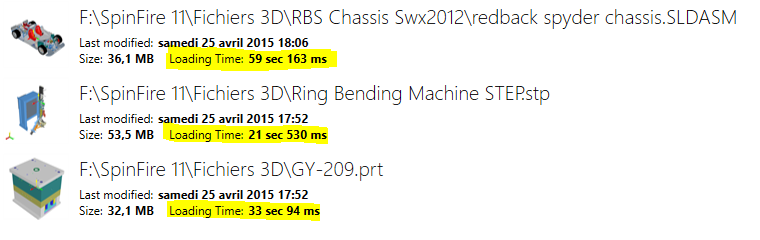

Une vitesse de lecture des fichiers 3D inégalée

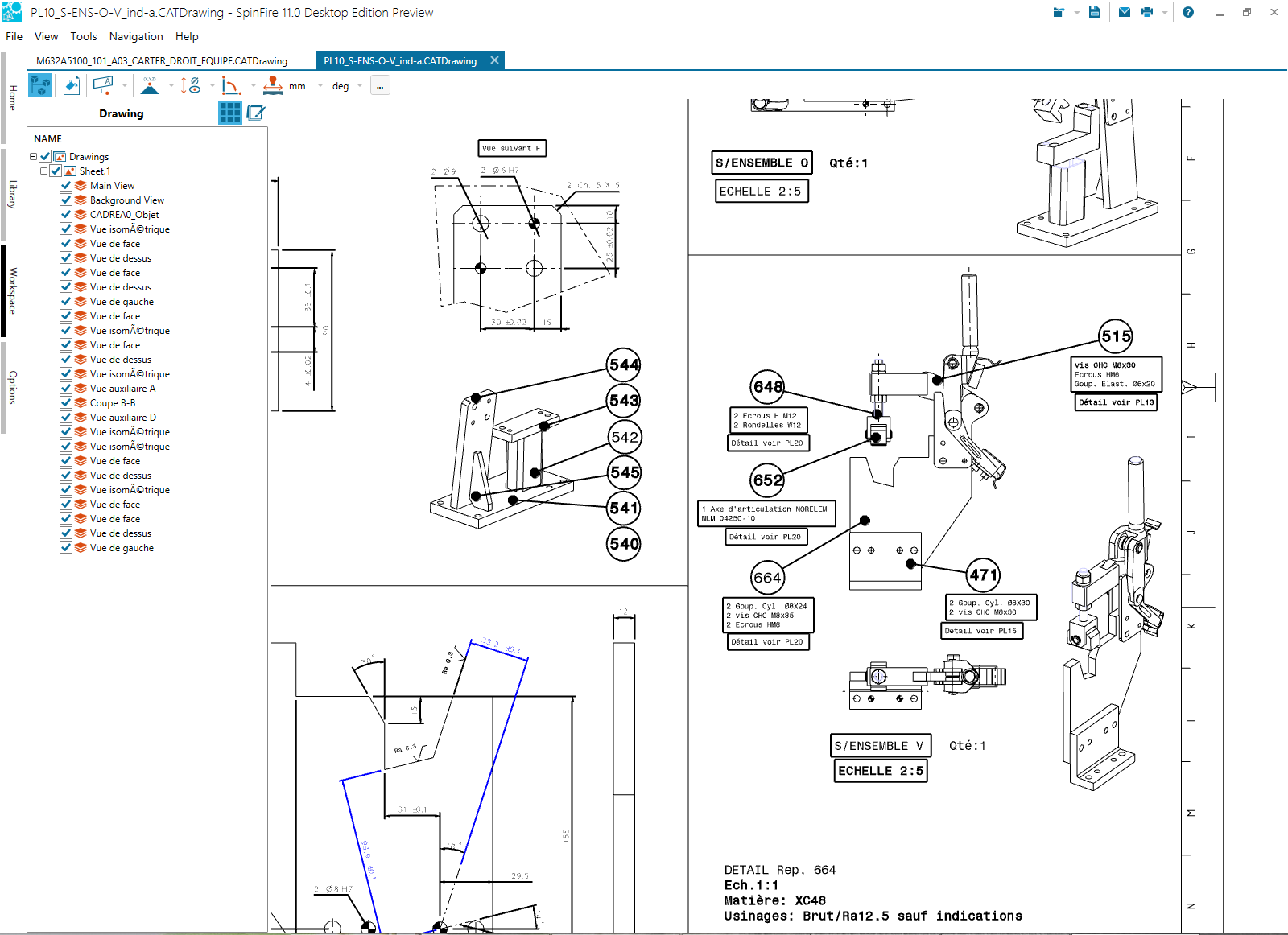

Capture_04

Formats importés

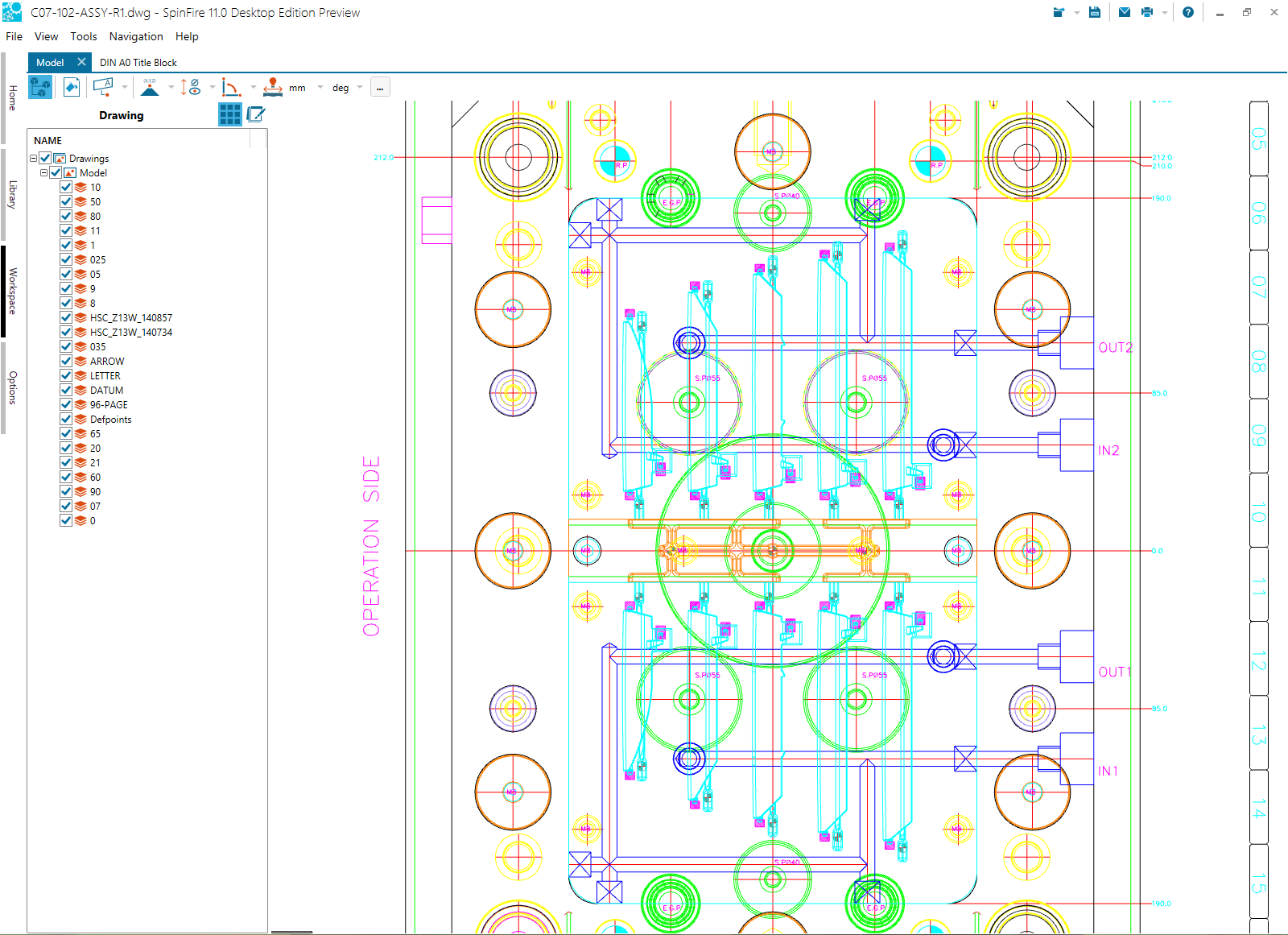

  • HPGL/HPGL2, DXF/DWG/DWF
  • IGES, STEP, VDA, SAT, STL, VRML
  • Dassault Systemes SolidWorks® (Pièces, ensembles, plans et tôles sldprt, sldasm, slddrw)
  • Dassault Systemes CATIA® V4 (model, exp, user-def)
  • Dassault Systemes CATIA® V5 3D (catpart, catproduct, cgr) et CATIA® V5 2D (catdrawing)
  • Dassault Systemes CATIA® V6 (3D XML)
  • PTC : Pro/Engineer, WILDFIRE, CREO
  • Siemens :Parasolid, Solid Edge, NX, Direct Model (.JT)
  • Autodesk : AutoCAD (DXF / DWG /DWF ), Inventor
  • Acis® 3D
  • McNeel : Rhinoceros
Formats exportés
  • Bitmaps : JPG, TIFF, PNG, BMP
  • Microsoft office : Word, Excel, PowerPoint
  • Vectoriels :  EMF
  • Visualisation multi-plateformes : PDF 3D voir vidéo
  • Impression 3D, prototypage rapide : STL
  • Conversions CAO-FAO avec l’option CAD2CAD : Export de tous les formats lus en IGES, STEP, PARASOLID voir vidéo

Mesurez facilement et précisément vos pièces et vos assembages

Mesures de pièces

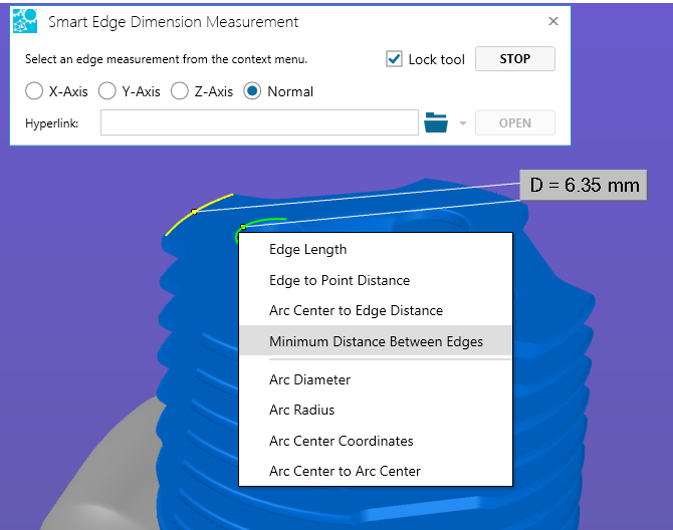

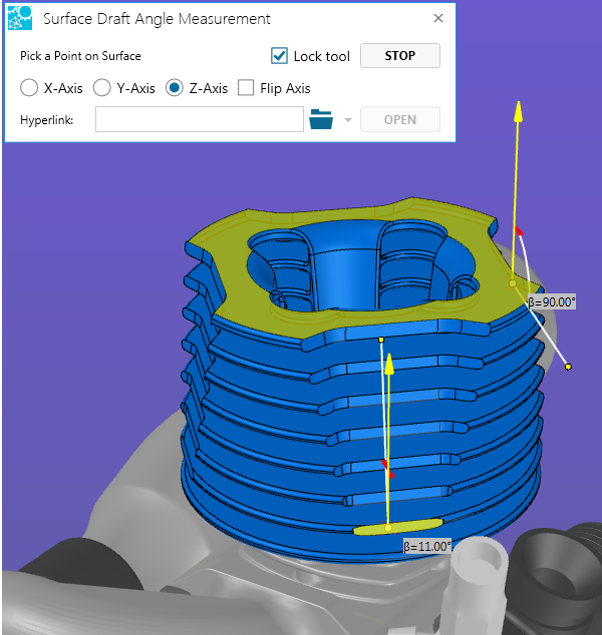

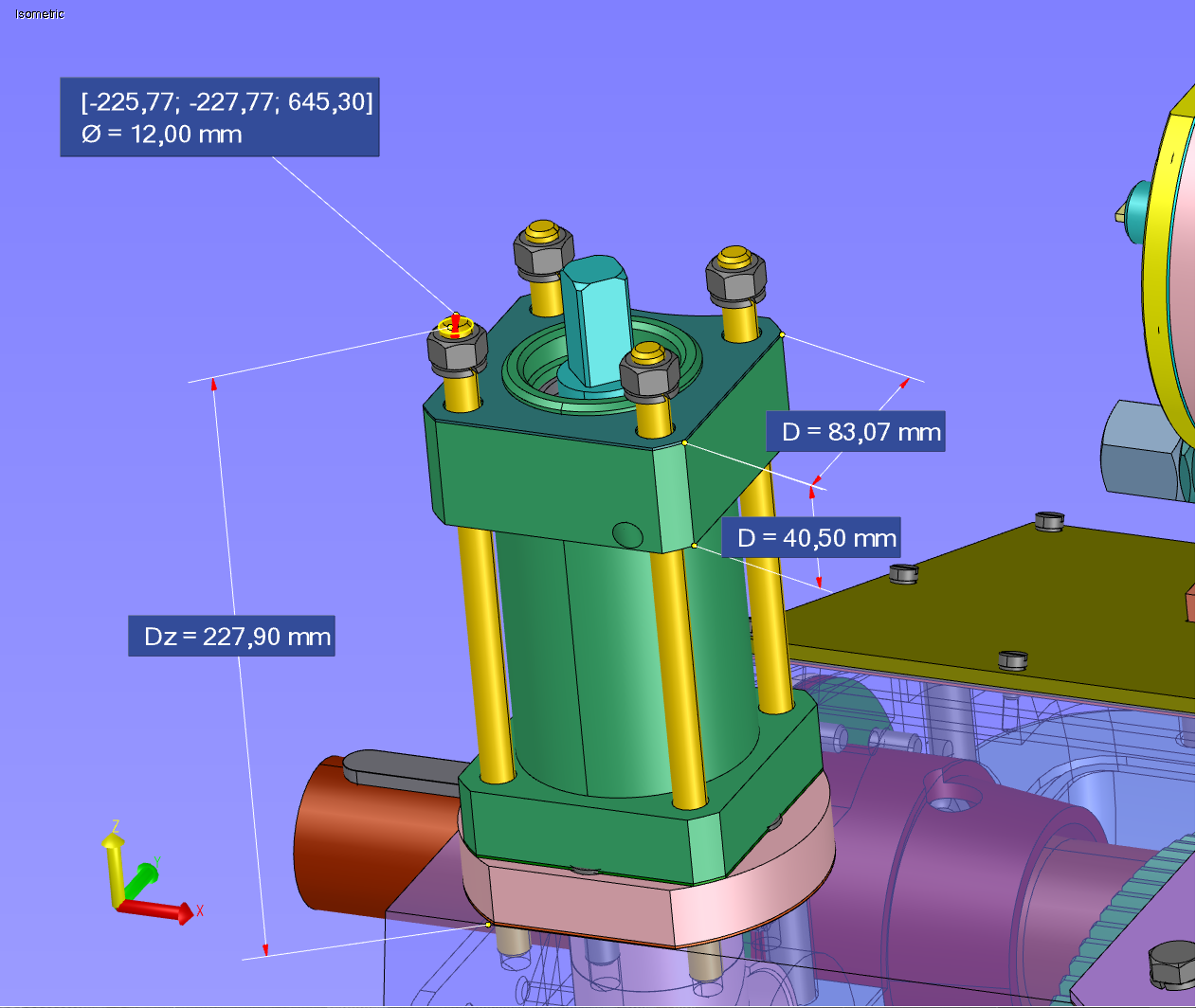

  • Mesures sur pièce : distances, diamètres, épaisseurs, entre axes, angles, angles de dépouilles

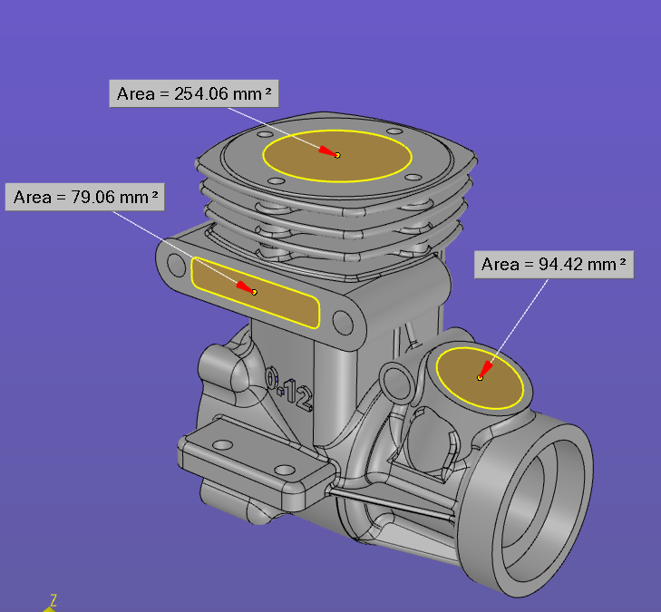

  • Calcul de surface peinte ou dite « mouillée ». Calcul de surfaces « par les bords » voir vidéo
  • Surface projetée pour le calcul du tonnage des pièces moulées.

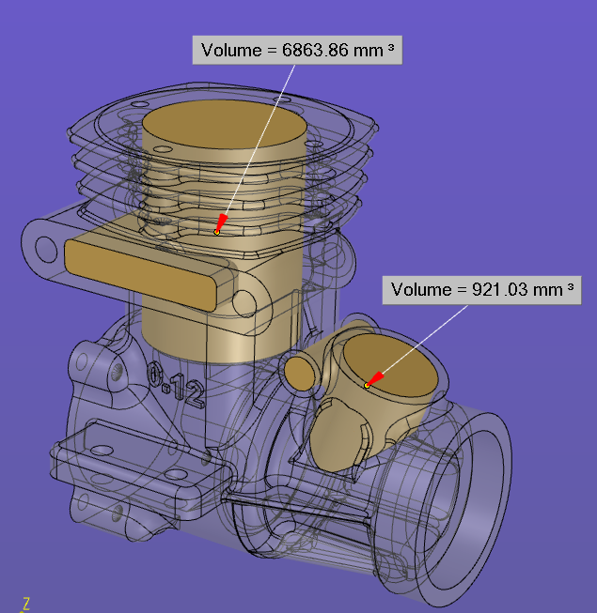

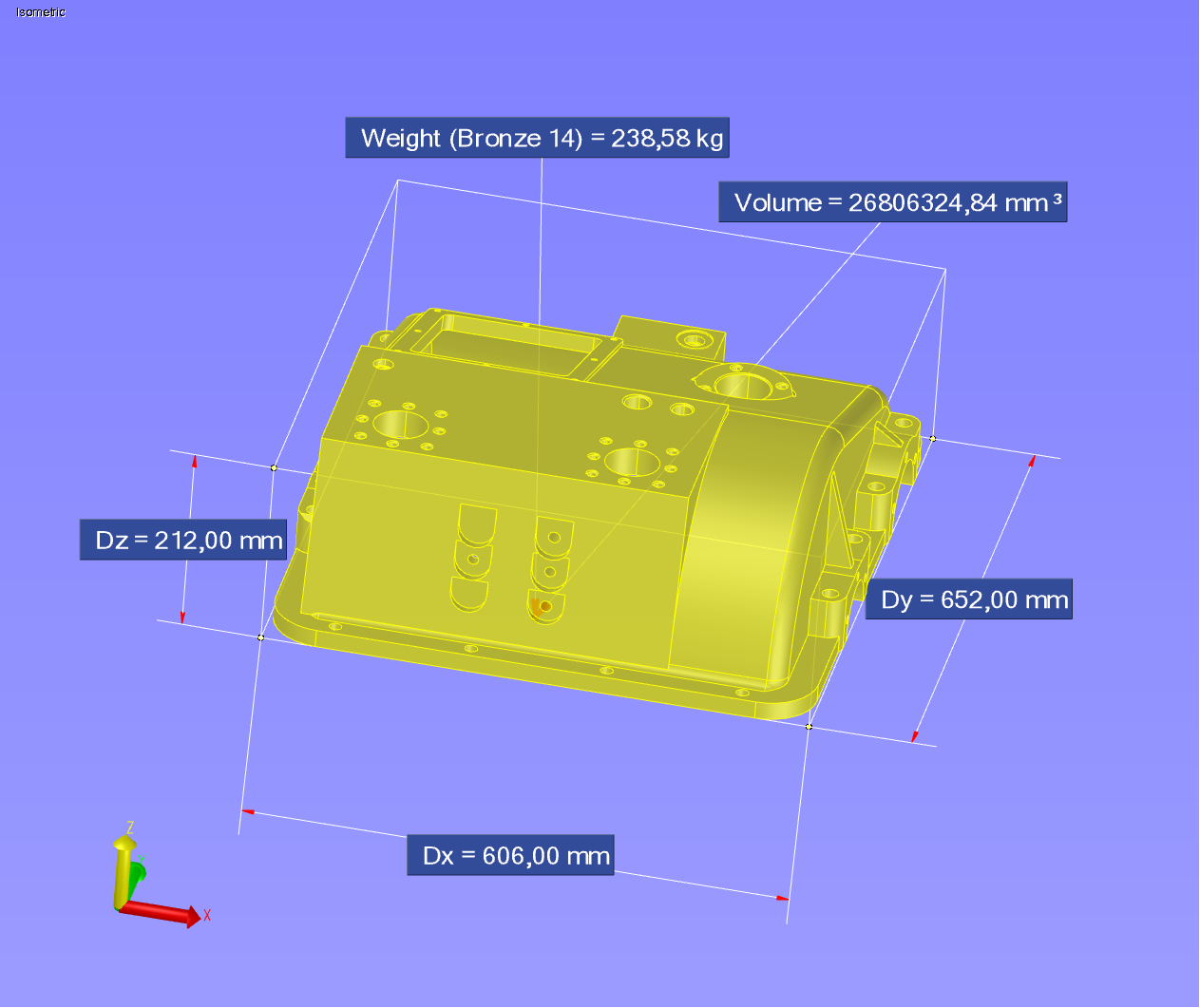

  • Calcul de volumes. Calcul de volumes « en creux » voir vidéo
  • Calcul du poids et centre de gravité voir vidéo
  • Recherche de l’épaisseur minimum voir vidéo
  • Comparaison de pièces voir vidéo
  • Option : Analyse globale des dépouilles et des contre-dépouilles voir vidéo
Mesures d’assembages

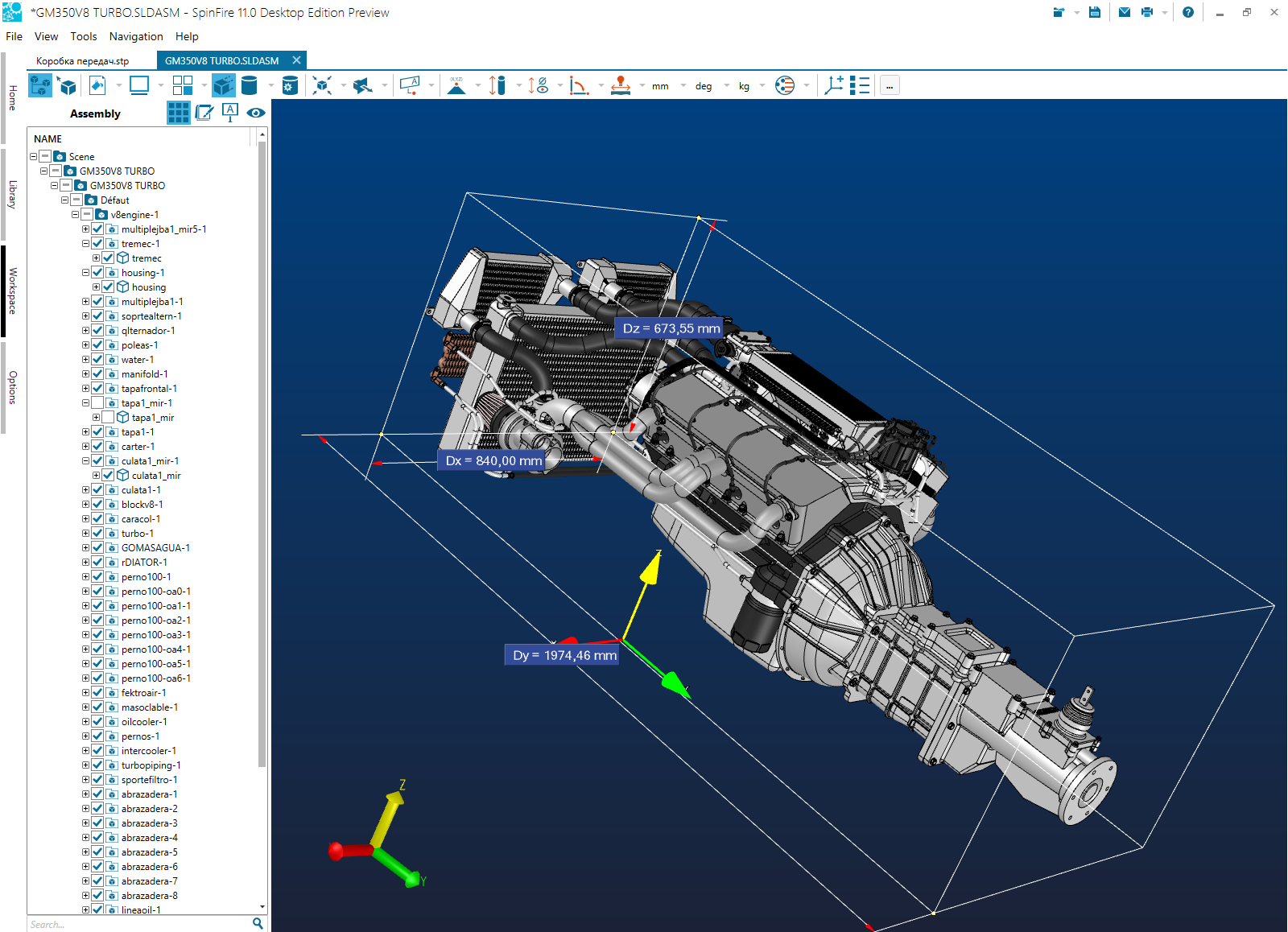

  • Encombrement de tout l’assemblage ou d’une partie.
  • Recherche de pièces par leurs noms ou une partie de leurs noms.
  • Calcul du poids de tout l’assemblage ou d’une partie grâce à la librairie de matériaux (métaux, plastiques etc ..)
  • Sectionnement dynamique sur tout ou une partie de l’assemblage.
  • Calcul  du centre de gravité de l’assemblage.
  • Distance minium entre 2 pièces d’un assemblage.

Sections dynamiques pour une analyse fine de vos produits

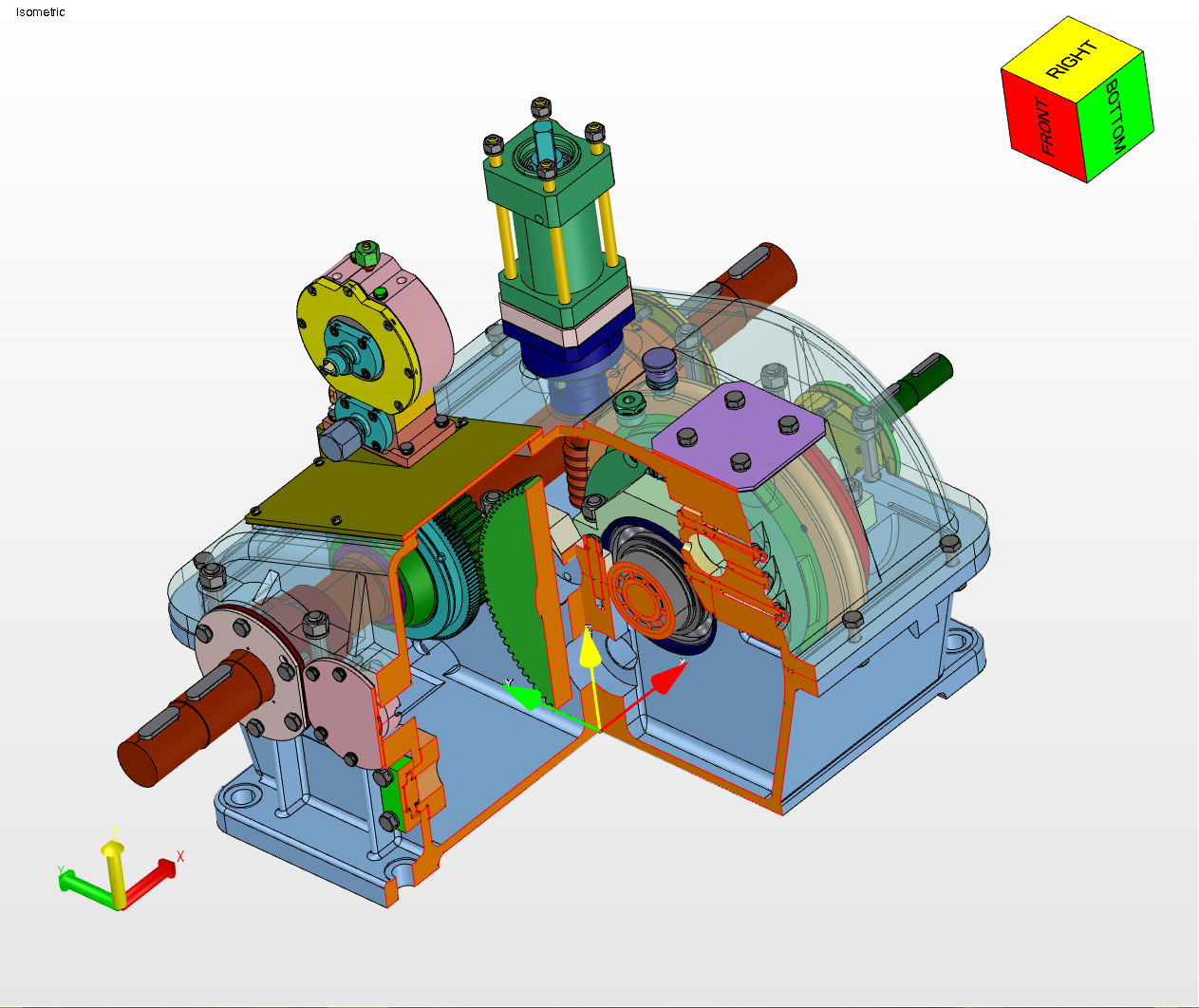

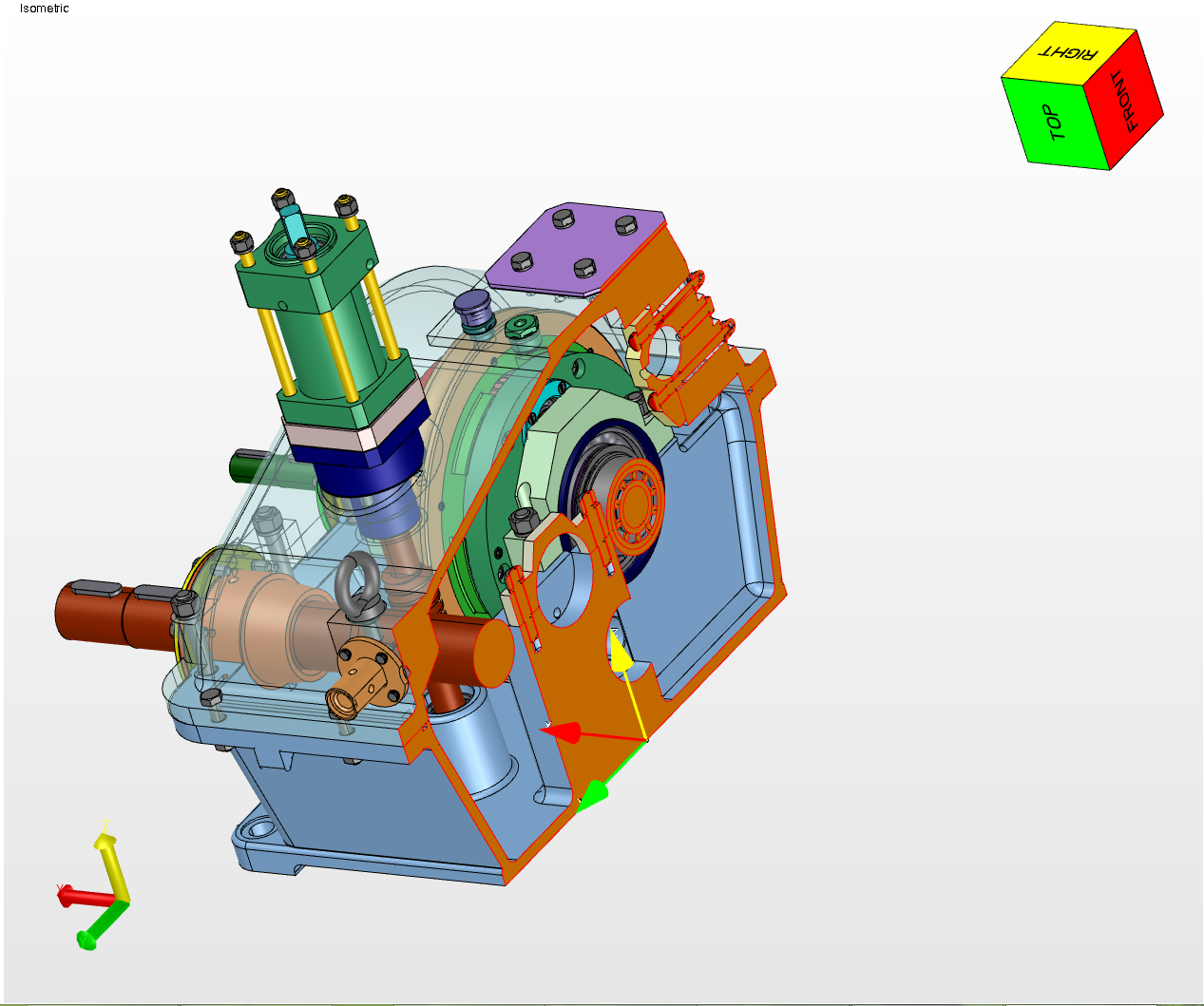

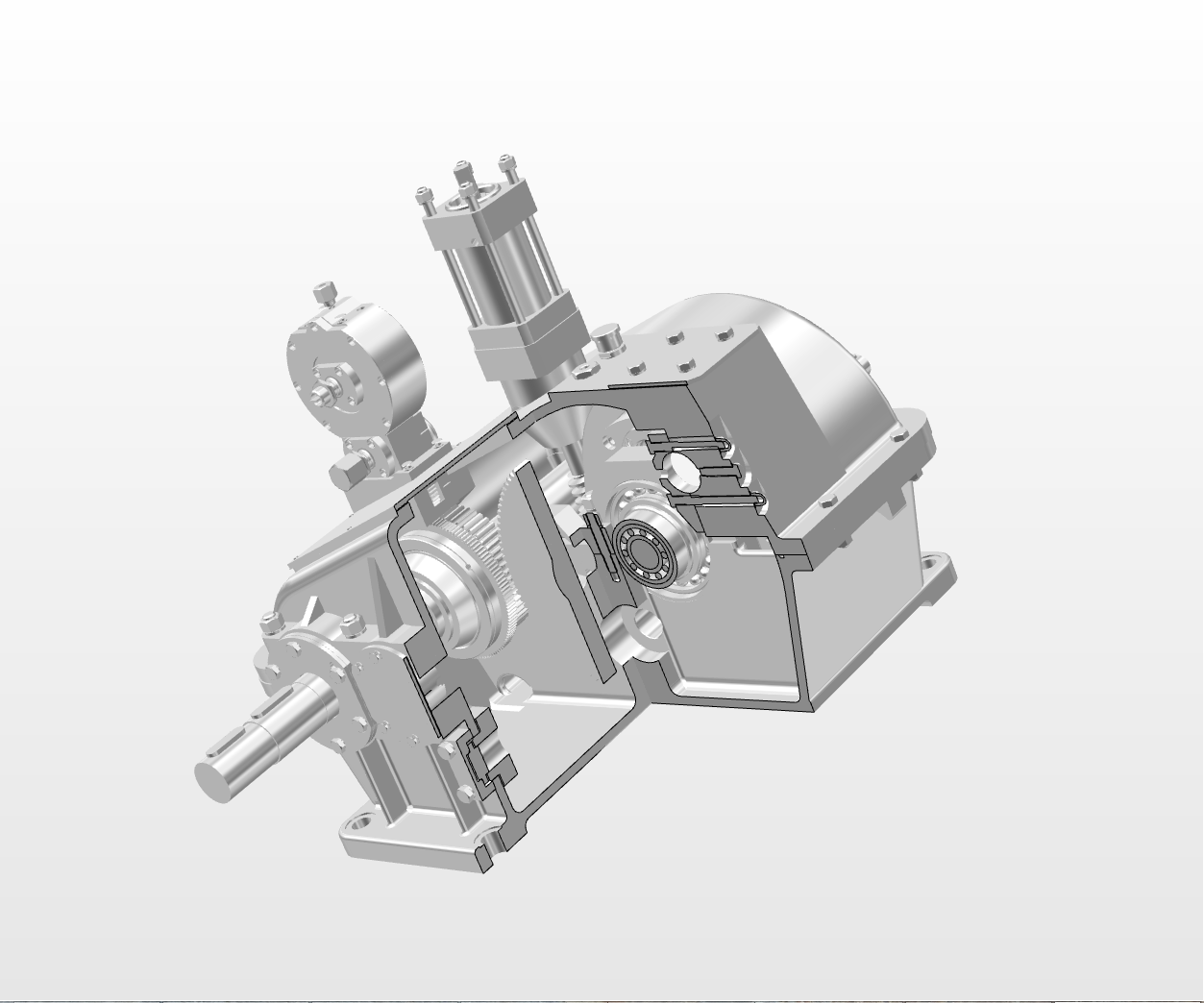

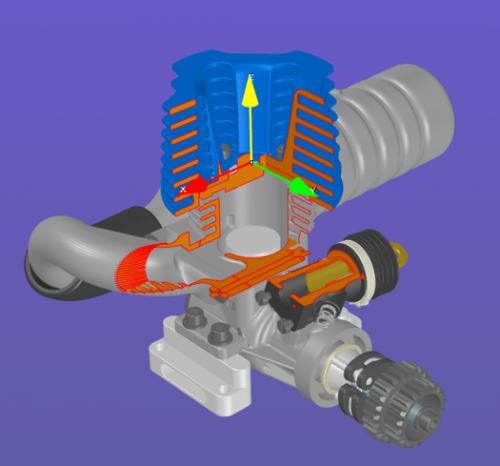

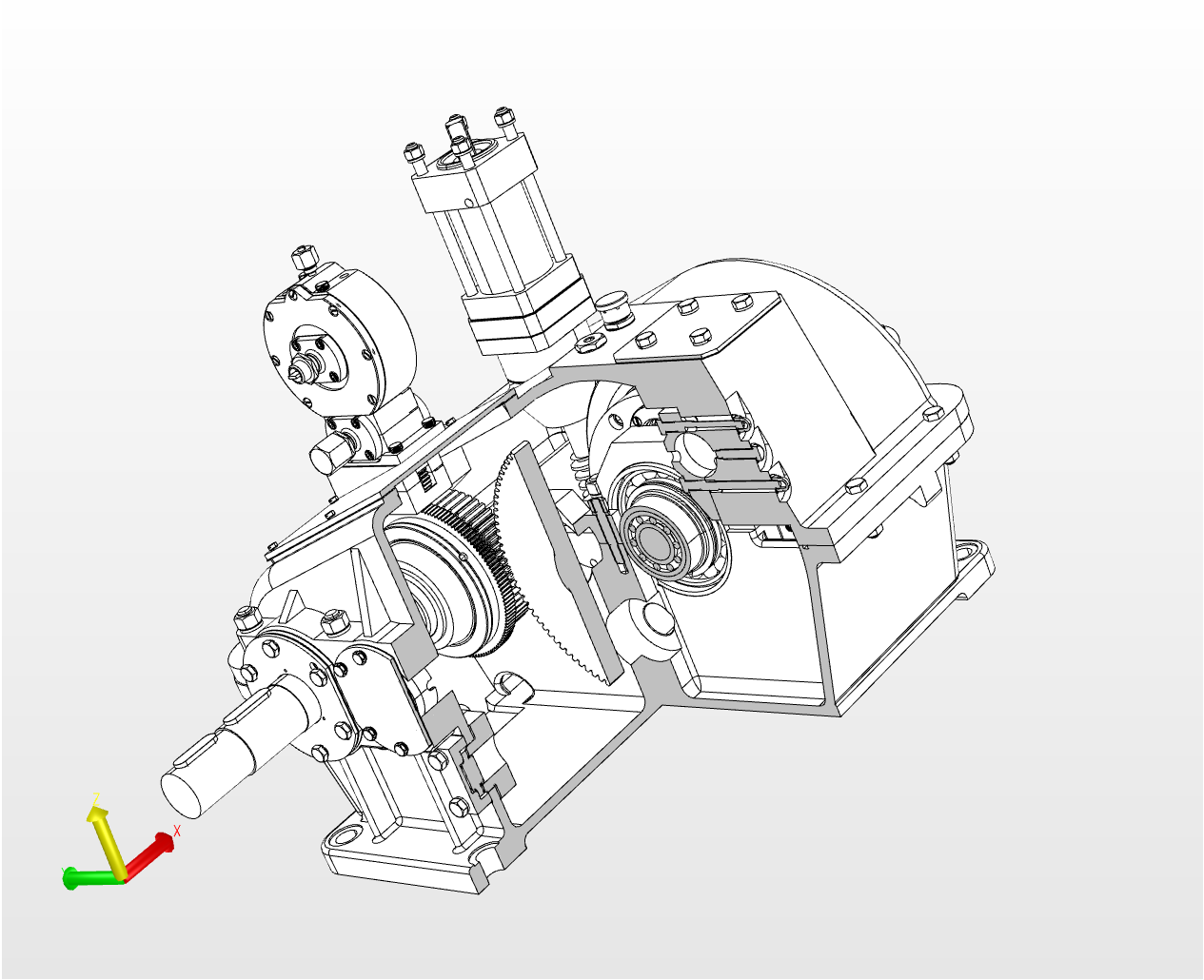

Permet un examen précis d’une pièce ou l’intérieur d’un assemblage. La position de départ du plan de coupe est définie précisément grâce à des coordonnées et le déplacement s’effectue dynamiquement à l’aide de la souris. La section peut être représentée en 2D dans le plan de l’écran.

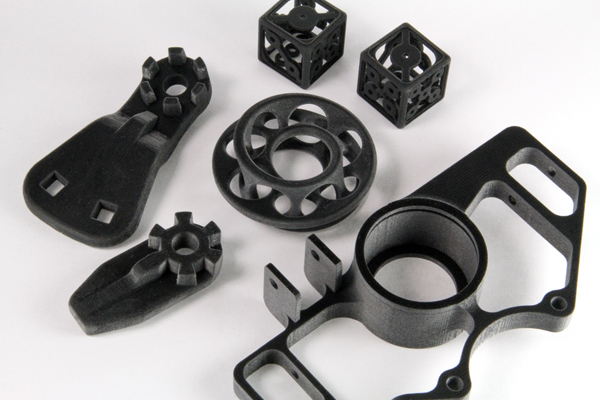

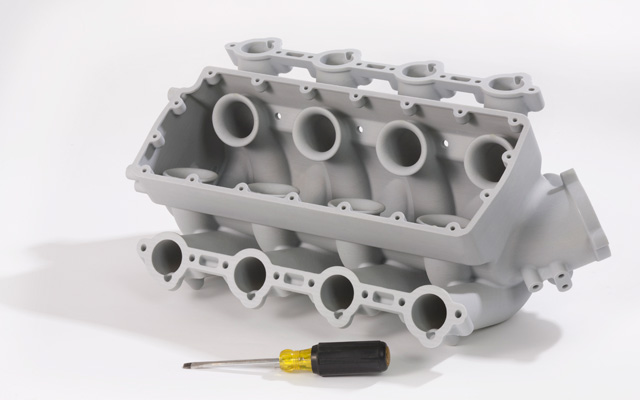

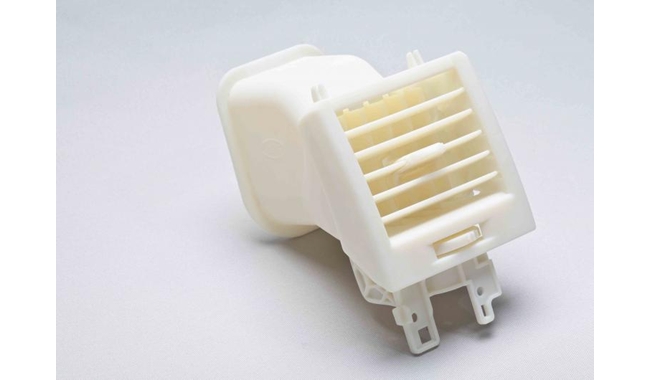

Export en STL pour imprimer en 3D

Exportez au format STL tous les modèles lus et cela quel que soit le format CAO 3D afin d’imprimer en 3D.

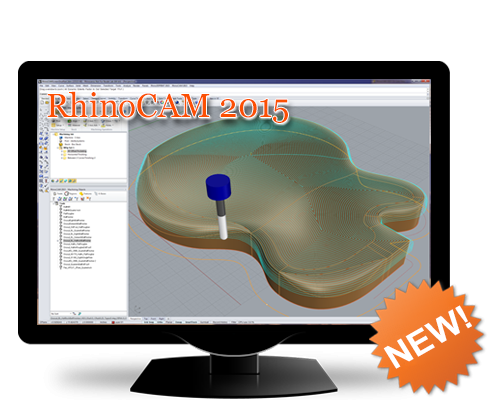

Vous pouvez aussi usiner des maquettes ou des prototypes sur vos machines à commande numérique avec notre logiciel RhinoCAM 2015

Export en PDF 3D pour communiquer sur tous les supports.

L’export de vos pièces ou de vos assemblages en PDF3D vous permettra de diffuser vos projets sur tous les terminaux existants : tablettes, smartphone sous IOS (APPLE) ou Android voir vidéo

Conversion de fichiers CAO (option)

SpinFire permet d’exporter les différents formats CAO lus aux formats suivants : ACIS, IGES, Parasolid, STEP et STL. voir vidéo
